J’applique : 1 – Vélo-générateur

Composantes des compétences attendues

  • Rechercher les constituants d’une chaîne de transmission de puissance.
  • Caractériser une chaîne de transmission de puissance.

Le vélo-générateur : qu’est-ce que c’est ?

Ce type de vélo vous permet de transformer votre activité sportive en une vraie source d’énergie électrique.
En effet ce vélo reprend le principe de la dynamo sauf qu’ici au lieu de servir simplement à alimenter l’éclairage de votre vélo, la technologie permet de produire tout en pédalant assez d’électricité pour charger un appareil électrique. Une électricité qui est en plus gratuite et 100 % propre.

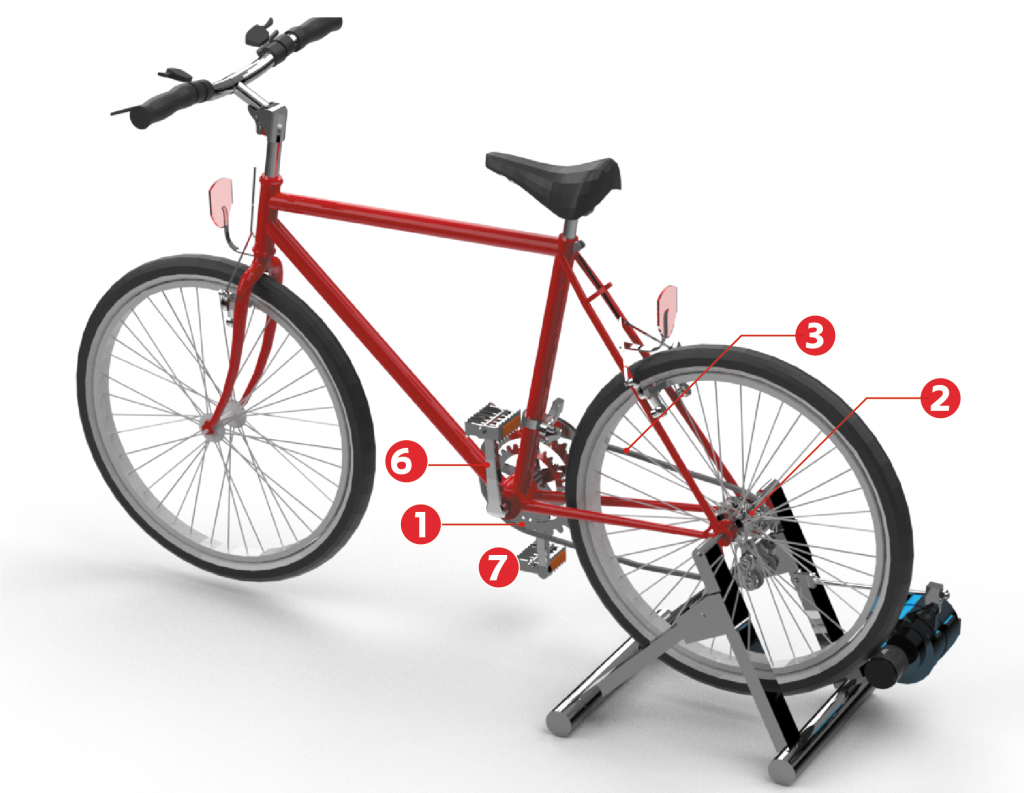

DOC.1 Générateur de courant électrique pour vélo

Constituants

  1. Un plateau.
  2. Un pignon.
  3. Une chaine.
  4. Une roue arrière.
  5. Un galet
  6. Deux manivelles.
  7. Deux pédales.

Fonctionnement

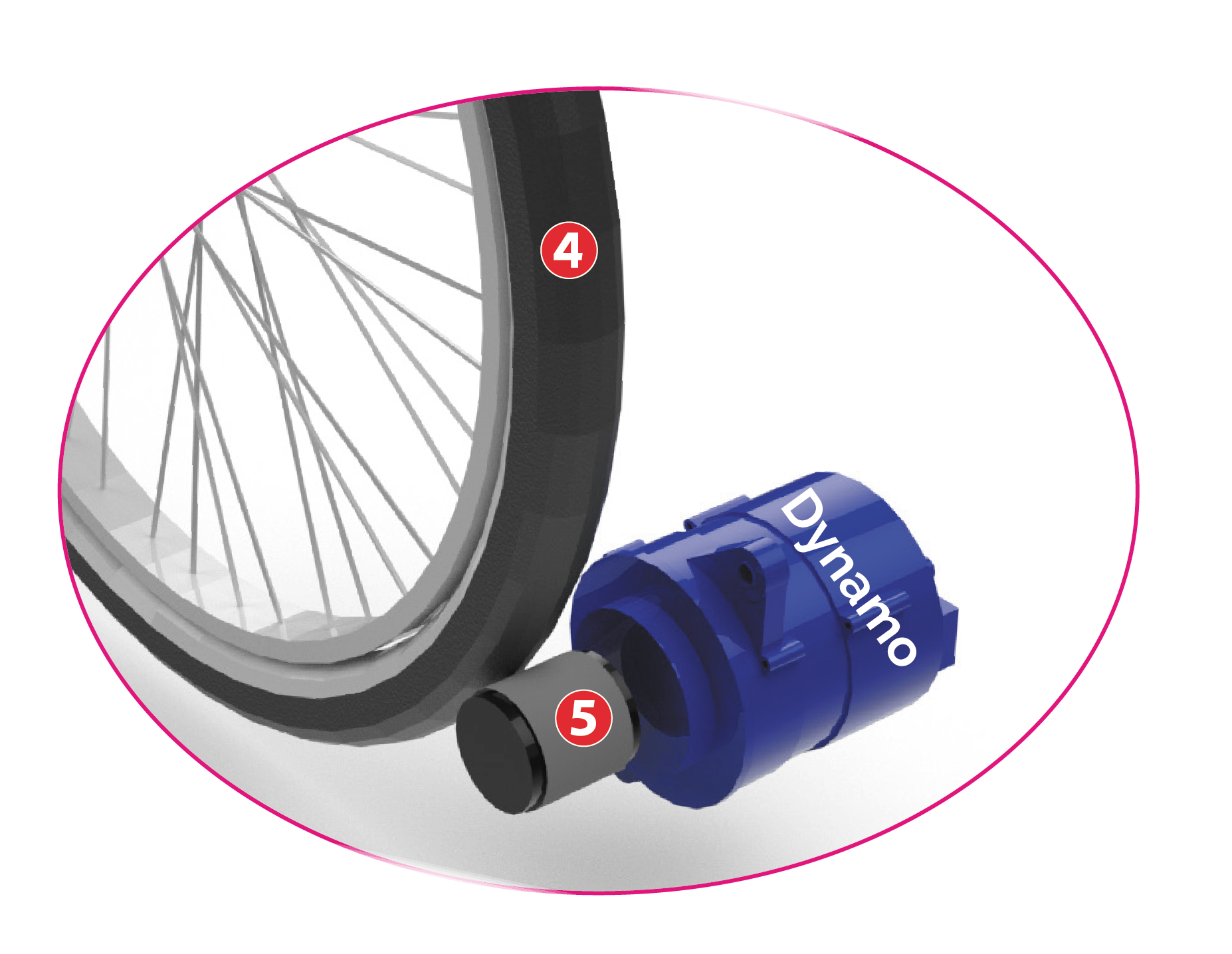

La rotation des pédales fait tourner le plateau (1) qui entraîne la chaîne (3). Ensuite la chaîne fait tourner le pignon (2) qui est fixé à la roue arrière (4) qui à son tour fait tourner le galet(5) qui est lié à l’arbre de la dynamo.

Travail demandé

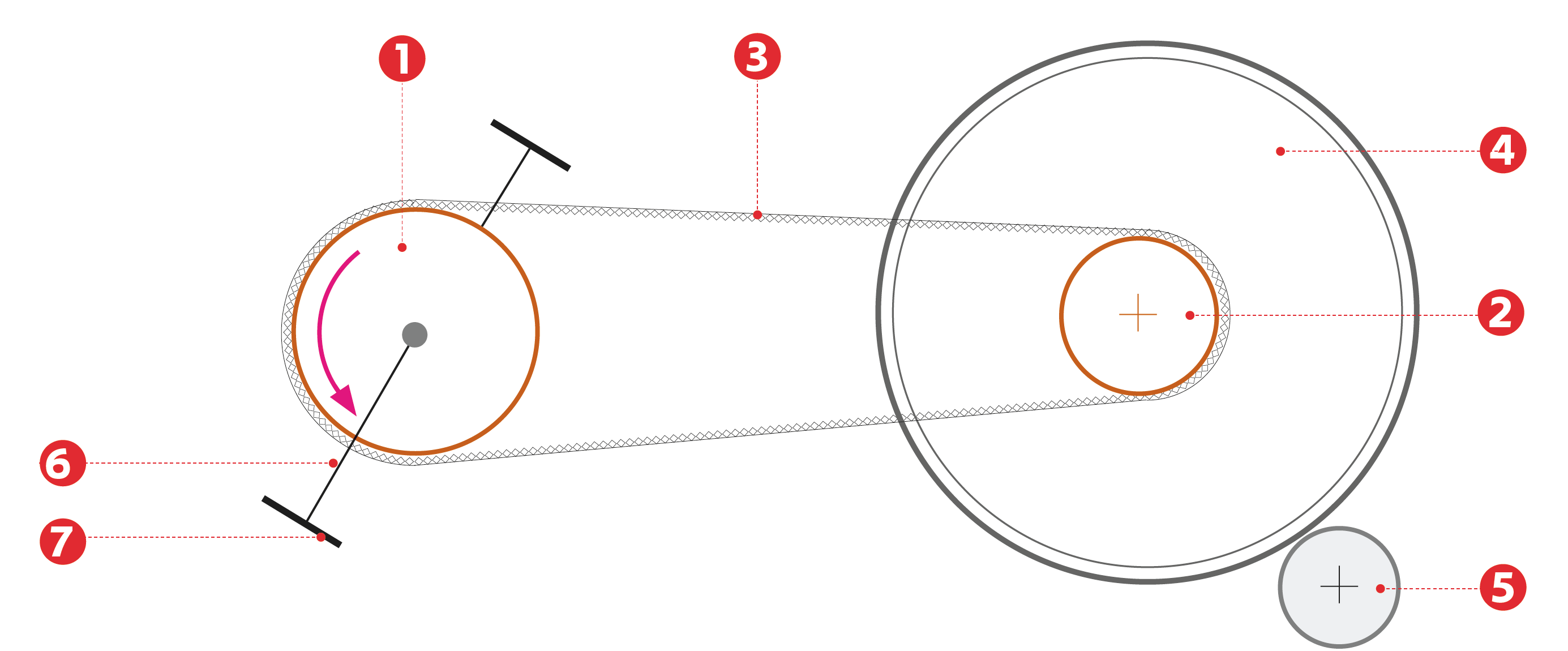

Schéma de principe général de la chaine de transmission

La chaine de transmission ci-dessus peut être décomposée en deux parties :

Partie 1

Partie 2

1 En se référant à la mise en situation (Doc.1) et aux schémas de principe ci-dessus, complétez la chaine cinématique du vélo générateur.

J’utilise ces mots

Plateau Galet Roue arrière Pignon Chaine

Pédales (07)

Manivelles (06)

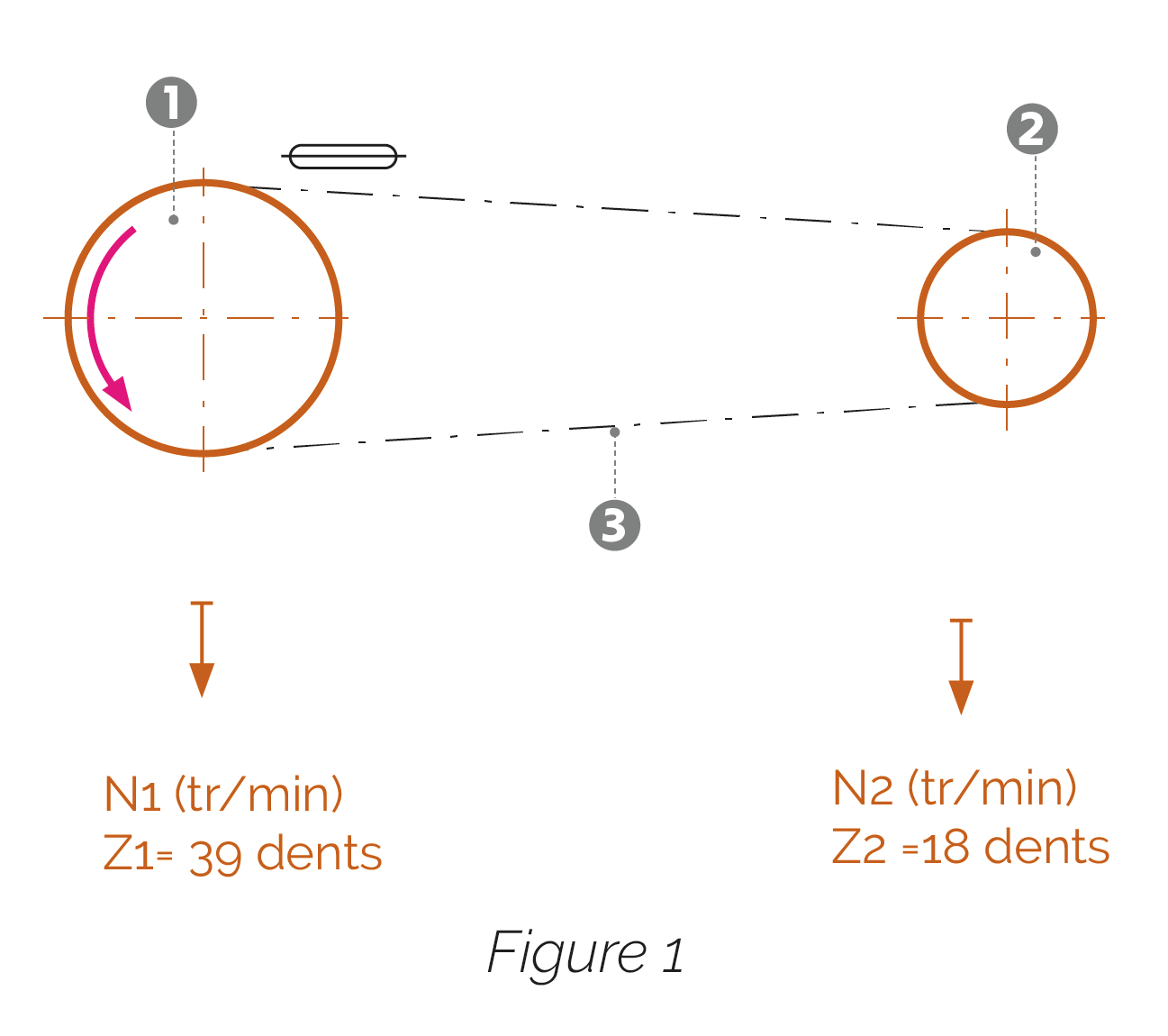

Étude de la partie N°1 de la chaine

2 La partie N°1 est un système de transmission de mouvement par :

[h5p id= »48″]

[icon name= »caret-right » prefix= »fas »] Complétez le tableau suivant. (Mettez une croix (x) dans la case correspondante.)

[h5p id= »49″]

[icon name= »caret-right » prefix= »fas »] C’est un système de transmission de mouvement par :

[h5p id= »50″]

[icon name= »caret-right » prefix= »fas »] Indiquez sur la suivante le sens de rotation de la pièce (2).

[h5p id= »51″]

[icon name= »caret-right » prefix= »fas »] En transmettant le mouvement par cette partie de la transmission, le sens de rotation :

[h5p id= »52″]

3 Calculez le rapport de transmission «r1» de la partie N°1.

[h5p id= »53″]

[icon name= »caret-right » prefix= »fas »] Dans cette configuration, ce système est un :

[h5p id= »54″]

[icon name= »caret-right » prefix= »fas »] Justifiez :

[h5p id= »55″]

4 Calculez la vitesse N2 de la pièce (2) en tr/min sachant que le plateau (1) tourne à une vitesse égale à 60 tr/min.

[h5p id= »56″]

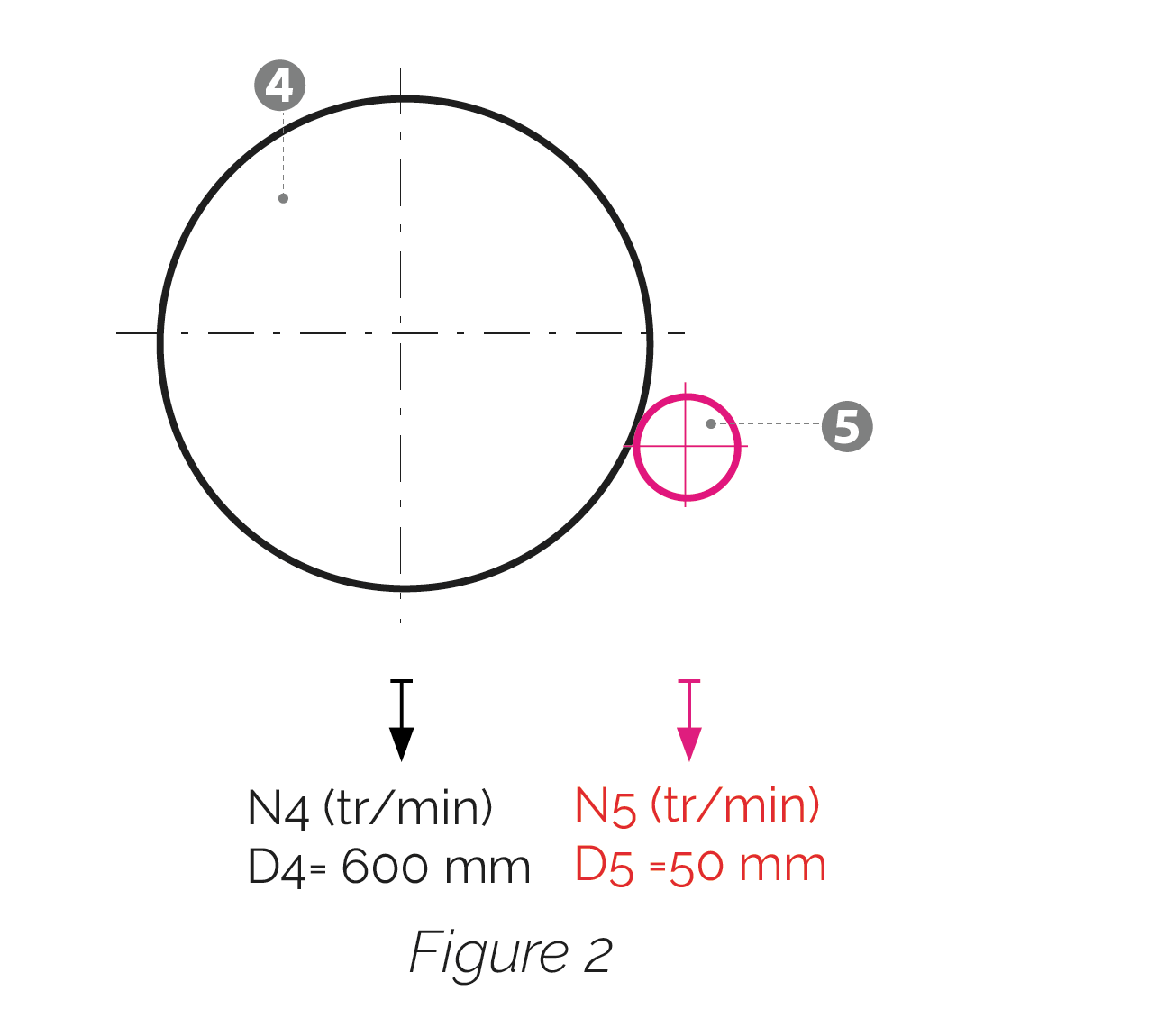

Étude de la partie N°2 de la chaine

5 La partie N°2 est un système de transmission de mouvement par :

[h5p id= »57″]

[icon name= »caret-right » prefix= »fas »] Complétez le tableau suivant. (Mettez une croix (x) dans la case correspondante.)

[h5p id= »58″]

[icon name= »caret-right » prefix= »fas »] C’est un système de transmission de mouvement par :

[h5p id= »59″]

[icon name= »caret-right » prefix= »fas »] Indiquez sur la suivante le sens de rotation de la pièce (5).

[h5p id= »60″]

[icon name= »caret-right » prefix= »fas »] En transmettant le mouvement par ce système, le sens de rotation :

[h5p id= »61″]

6 Calculez le rapport de transmission «r2» de la partie N°1.

[h5p id= »62″]

[icon name= »caret-right » prefix= »fas »] Dans cette configuration, ce système est un :

[h5p id= »63″]

[icon name= »caret-right » prefix= »fas »] Justifiez :

[h5p id= »64″]

7 Calculez la vitesse du galet N5 en tr/min sachant que le plateau (1) tourne à une vitesse égale à 60 tr/min. Utilisez le résultat de la question 4.

[h5p id= »65″]
