J’applique : 1 – Trottinette électrique

Composantes des compétences attendues

  • Rechercher les constituants d’une chaîne de transmission de puissance.
  • Caractériser une chaîne de transmission de puissance.

La trottinette électrique : qu’est-ce que c’est ?

Une trottinette électrique est un moyen de transport urbain personnel basé sur le modèle d’une planche à roulettes.
La trottinette électrique est construite sur le même modèle qu’une trottinette classique. La différence principale réside dans l’ajout d’un moteur électrique qui entraîne les roues. Selon la puissance des moteurs, des côtes plus ou moins raides peuvent être montées et des vitesses plus élevées peuvent être atteintes.
La vitesse de la trottinette électrique est contrôlée par une commande actionnée par le conducteur lui-même. Les moteurs répondent à la commande et sont alimentés par une batterie.

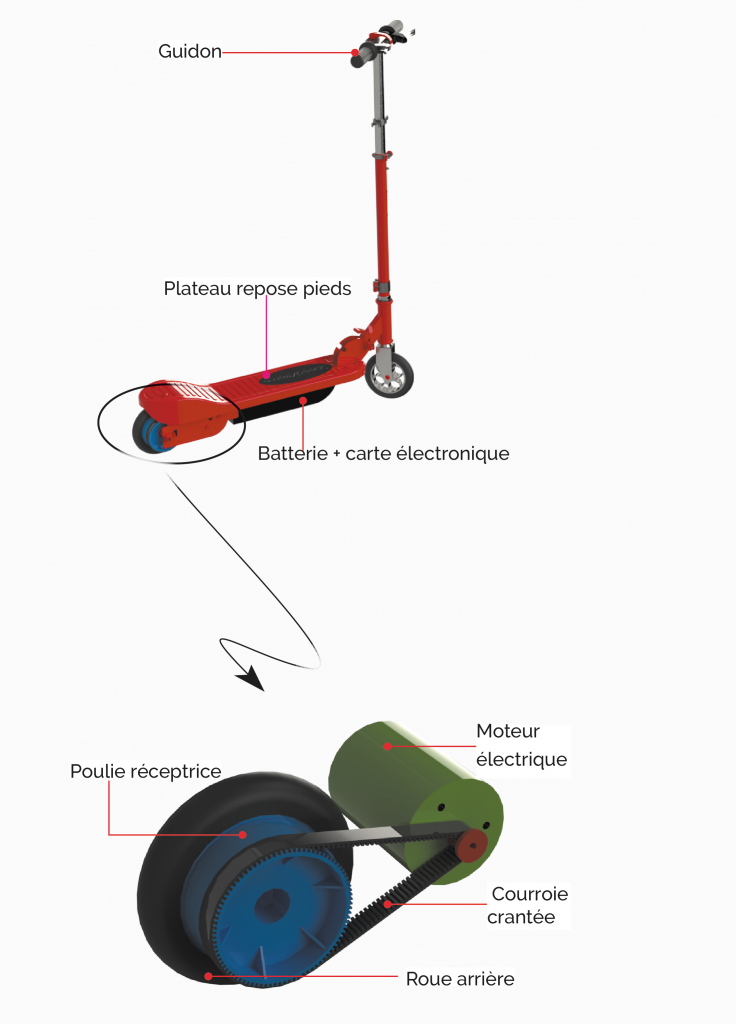

DOC.1 Trottinette électrique

Caractéristiques

  • Un plateau repose pieds.
  • Deux roues.
  • Un moteur électrique.
  • Une batterie.
  • Une carte électronique.
  • Un système de transmission de mouvement (Poulie motrice, courroie crantée, poulie réceptrice).
  • Une commande d’accélération.
  • Des freins.

Spécifications

  • Vitesse maxi : 25 km/h.
  • Autonomie : jusqu’à 40 km.
  • Charge maxi : 100 kg.
  • Poids : 11 kg.
  • Temps maximal de recharge de la batterie : 4h.

3D de la trottinette

DOC.2 Dessin d’ensemble de la trottinette électrique

[icon name= »file-pdf » prefix= »fas »] Dessin d’ensemble de la trottinette au format PDF.

Je réponds

1 En se référant à la mise en situation (Doc.1) et au dessin d’ensemble (Doc.2) de la trottinette, complétez la chaine cinématique suivante en indiquant les repères des pièces.

Moteur électrique (6)

Roue arrière (7)

2 Le système utilisé pour transmettre le mouvement de rotation du moteur électrique à la roue arrière est un système de transmission par:

[h5p id= »38″]

3 Ce système transmet le mouvement par :

[h5p id= »39″]

4 Complétez la nomenclature de la trottinette (Doc.2) en indiquant la désignation des pièces repères (8), (9) et (10).

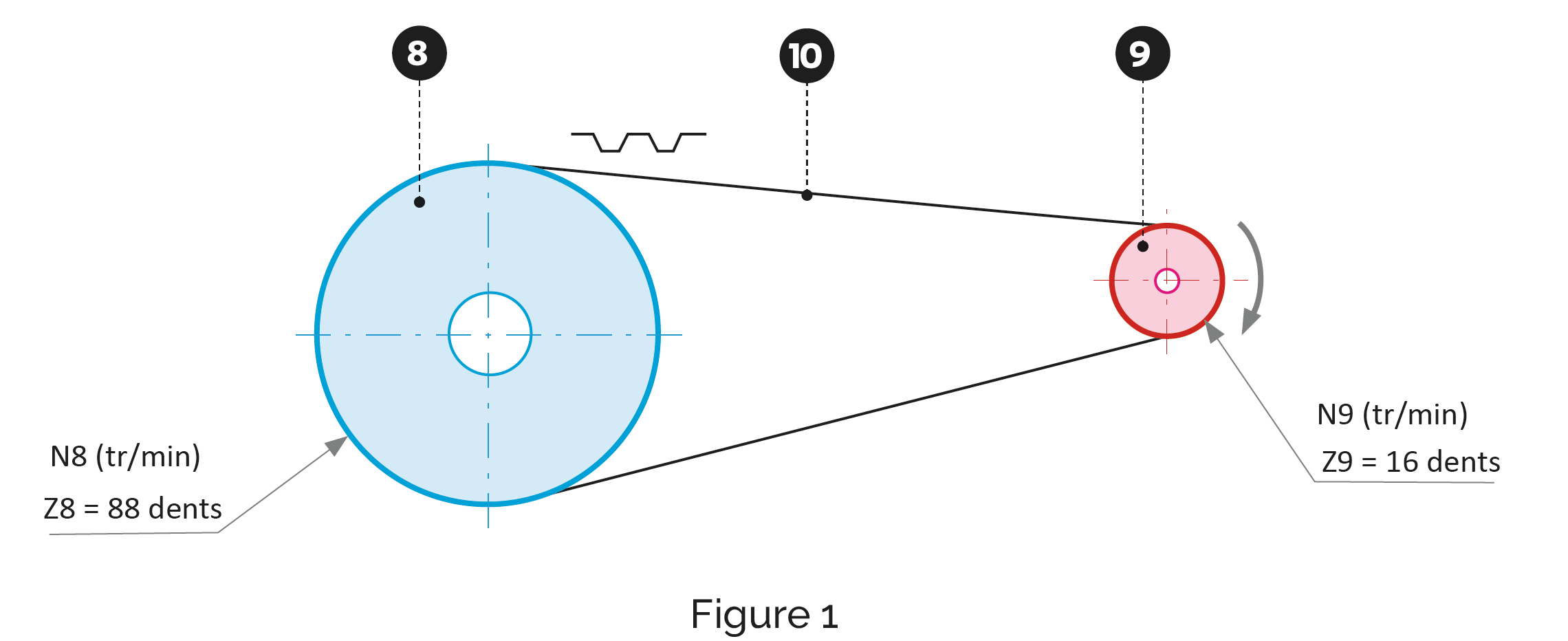

On donne le schéma de principe du système de transmission de la trottinette.

[h5p id= »40″]

5 En transmettant le mouvement par ce système, le sens de rotation :

[h5p id= »41″]

[icon name= »caret-right » prefix= »fas »] Indiquez sur le schéma de principe ci-dessous le sens de rotation de la pièce 8 ?

[h5p id= »42″]

6 Complétez le tableau suivant. (Mettez une croix (x) dans la case correspondante.)

[h5p id= »43″]

7 Calculez le rapport de transmission «r» de ce système.

[h5p id= »44″]

[icon name= »caret-right » prefix= »fas »] Ce système est un :

[h5p id= »45″]

[icon name= »caret-right » prefix= »fas »] Justifiez :

[h5p id= »46″]

8 En milieu urbain, l’utilisation d’une trottinette électrique est limitée aux pistes cyclables et donc à la vitesse maximale de 16 km/h, qui est équivalente à une vitesse de rotation de la roue arrière (7) égale à 800 tr/min.

[icon name= »caret-right » prefix= »fas »] Calculez la vitesse du moteur Nm en tr/min pour que la trottinette respecte la limite de la vitesse exigée par la norme.

[h5p id= »47″]
