J’applique : 1 – Pont à haubans

Composantes des compétences attendues

  • Classifier par familles les matériaux constituant un objet technique.
  • Choisir le matériau d’un composant.

Le pont à haubans Rades-La goulette

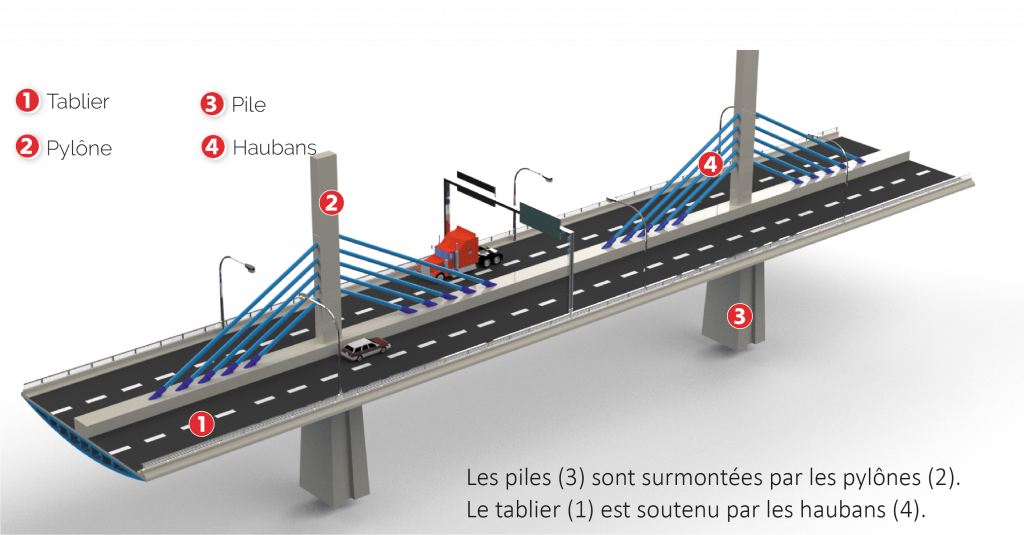

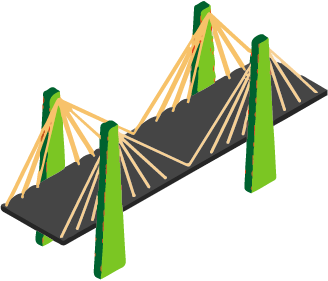

Le pont Radès-La Goulette est un pont à haubans enjambant le canal de la Goulette, c’est un pont où le tablier est suspendu par des câbles, eux-mêmes étant soutenus par des pylônes.
Le tablier, posé à 20 mètres au-dessus du niveau de la mer, est retenu par deux tours d’une hauteur de 45 mètres, d’une largeur de 23,5 mètres. Il est divisé en deux voies mesurant 7 mètres chacune (Doc.1).

DOC.1 Pont à haubans Rades-La goulette

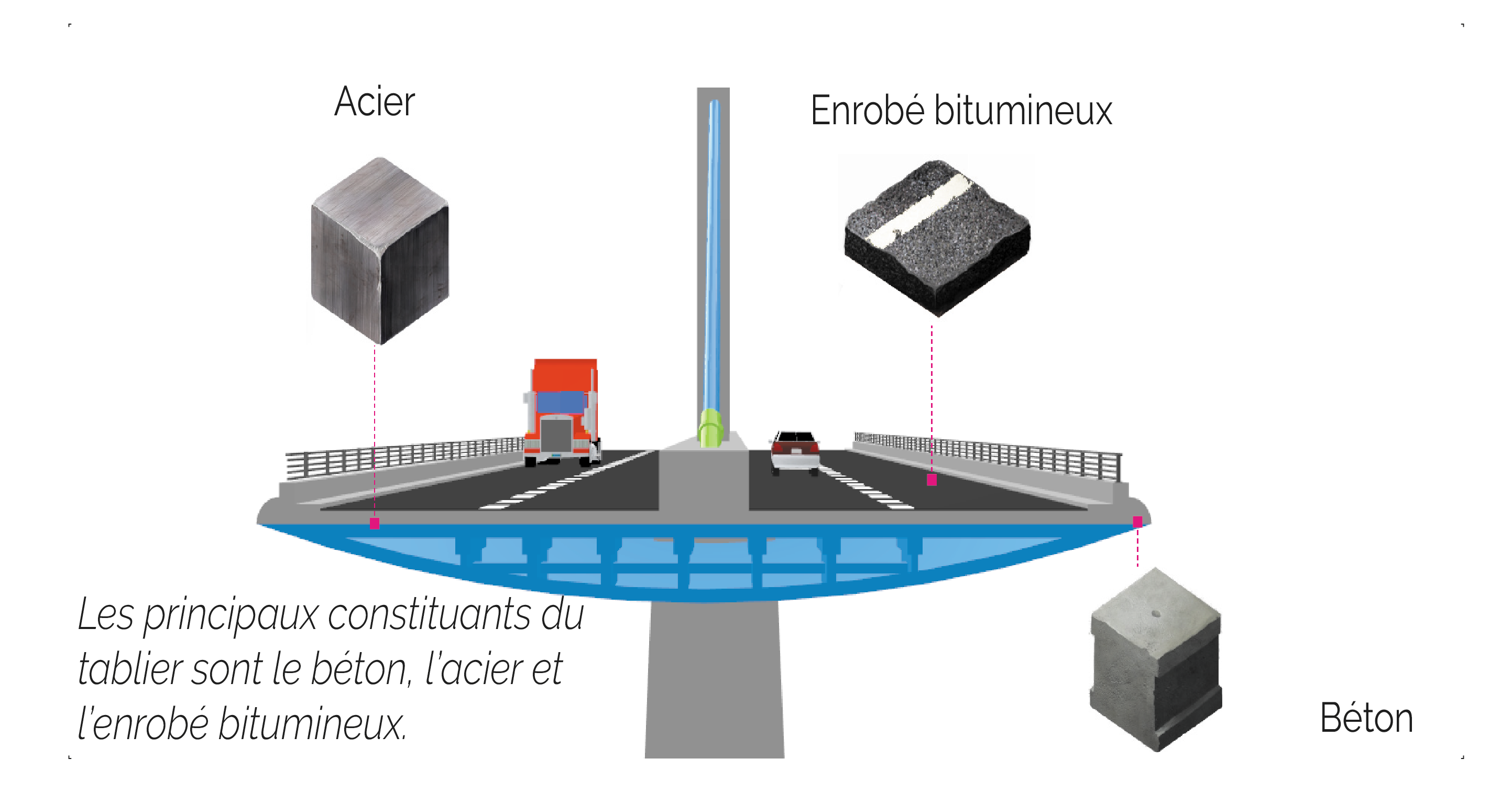

Le tablier

Étude du tablier

L’enrobé bitumineux

C’est un mélange de graviers, de sable et de liant hydrocarboné type bitume.
Le bitume est un matériau présent naturellement dans l’environnement ou pouvant être fabriqué industriellement après distillation de certains pétroles bruts.

Le béton

1 Précisez la famille de matériaux de chacun des constituants de l’enrobé bitumineux.

[h5p id= »71″]

2 L’enrobé bitumineux est un matériau :

[h5p id= »72″]

3 Identifiez la matrice et le(s) renfort(s) de l’enrobé bitumineux.

[h5p id= »73″]

Définition

  • Renfort : une ossature qui assure la tenue mécanique du matériau.
  • Matrice : relie les renforts entre eux et les protège des effets du milieu extérieur.

4 Le béton est un matériau :

[h5p id= »74″]

Étude des haubans, Pylônes et piles

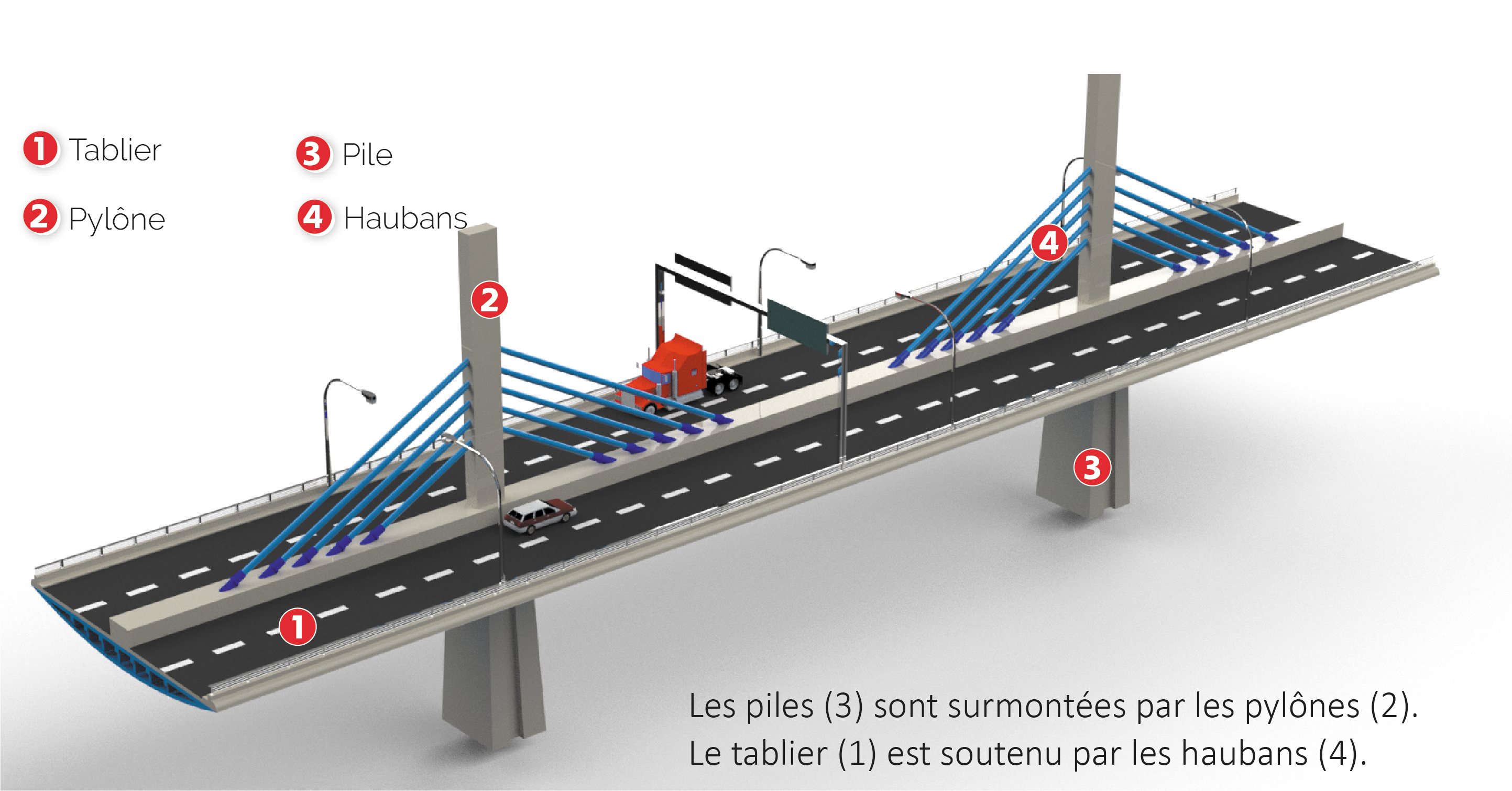

Les haubans sont des barres cylindriques servant à maintenir la forme et la position du tablier.

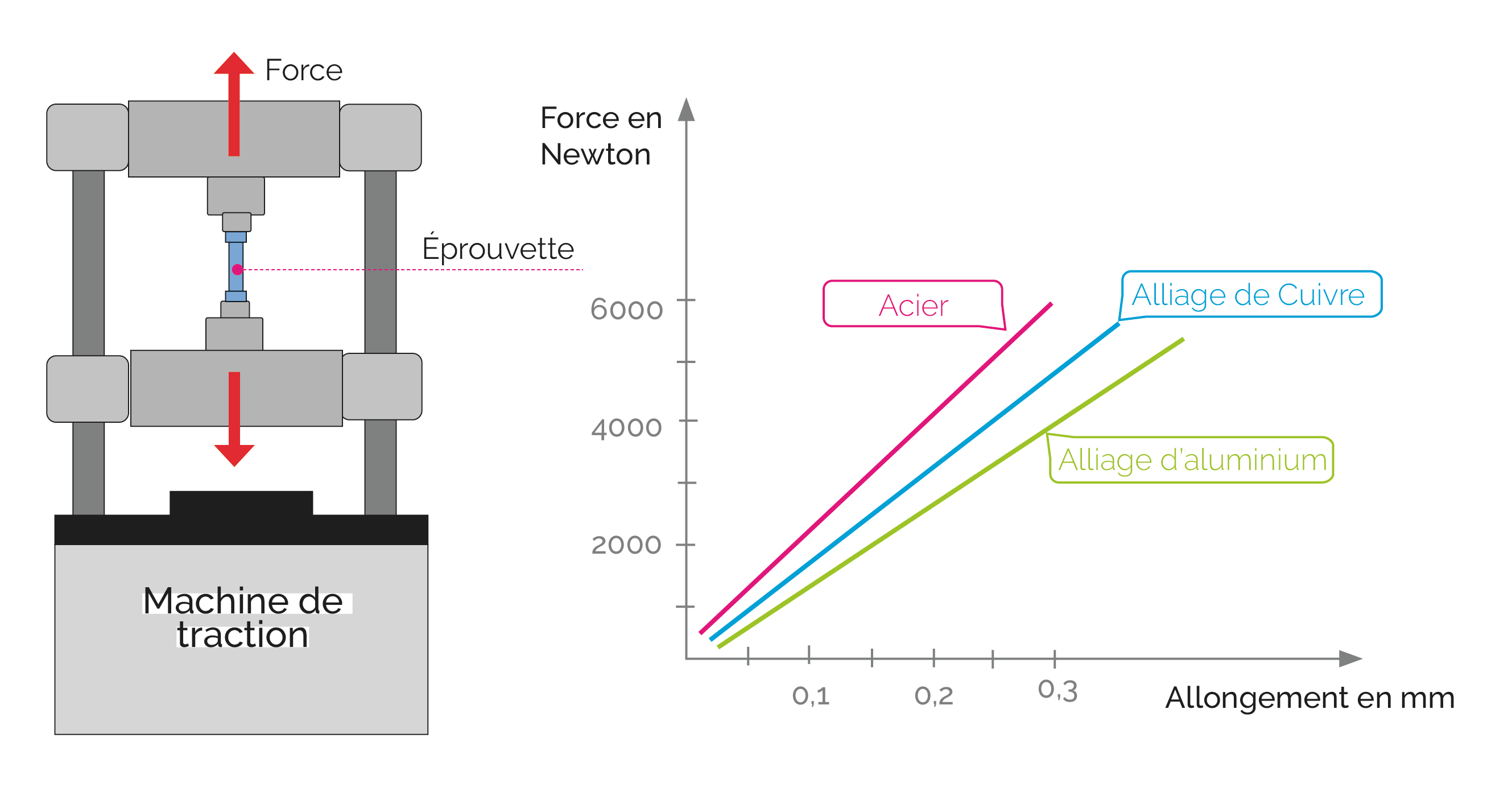

Afin de choisir au mieux le matériau pour la fabrication des haubans, on réalise un test à la déformation élastique sur des éprouvettes en acier, en alliage de cuivre et en alliage d’aluminium.

Figure 1

5 Classez les matériaux étudiés suivant leur résistance à la déformation.

[h5p id= »75″]

6 Quel matériau peut-on choisir pour les haubans ?

[h5p id= »76″]

[icon name= »caret-right » prefix= »fas »] Justifiez

[h5p id= »77″]

7 Les piles et les pylônes sont en béton, Comment peut-on améliorer la résistance de ce matériau ?

[h5p id= »78″]

Étude de l’éclairage du pont

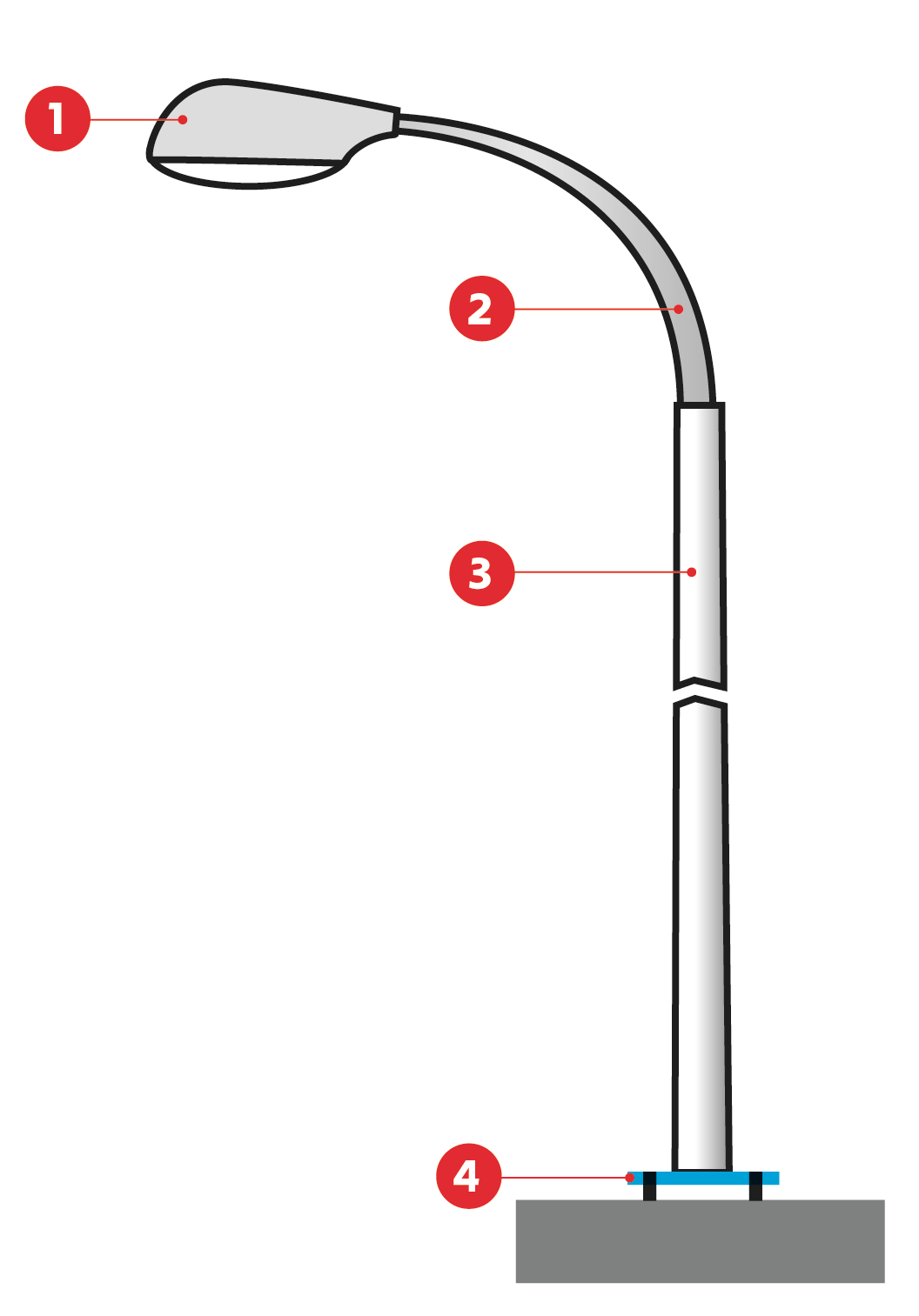

Le candélabre ci-contre se compose en général de plusieurs éléments qui sont :

  1. Luminaire
  1. Crosse
  1. Fût
  1. Plaque d’appui

Luminaire

8 Le fût (3) et la crosse (2) sont en alliage d’aluminium.

[icon name= »caret-right » prefix= »fas »] Justifiez ce choix

[h5p id= »79″]

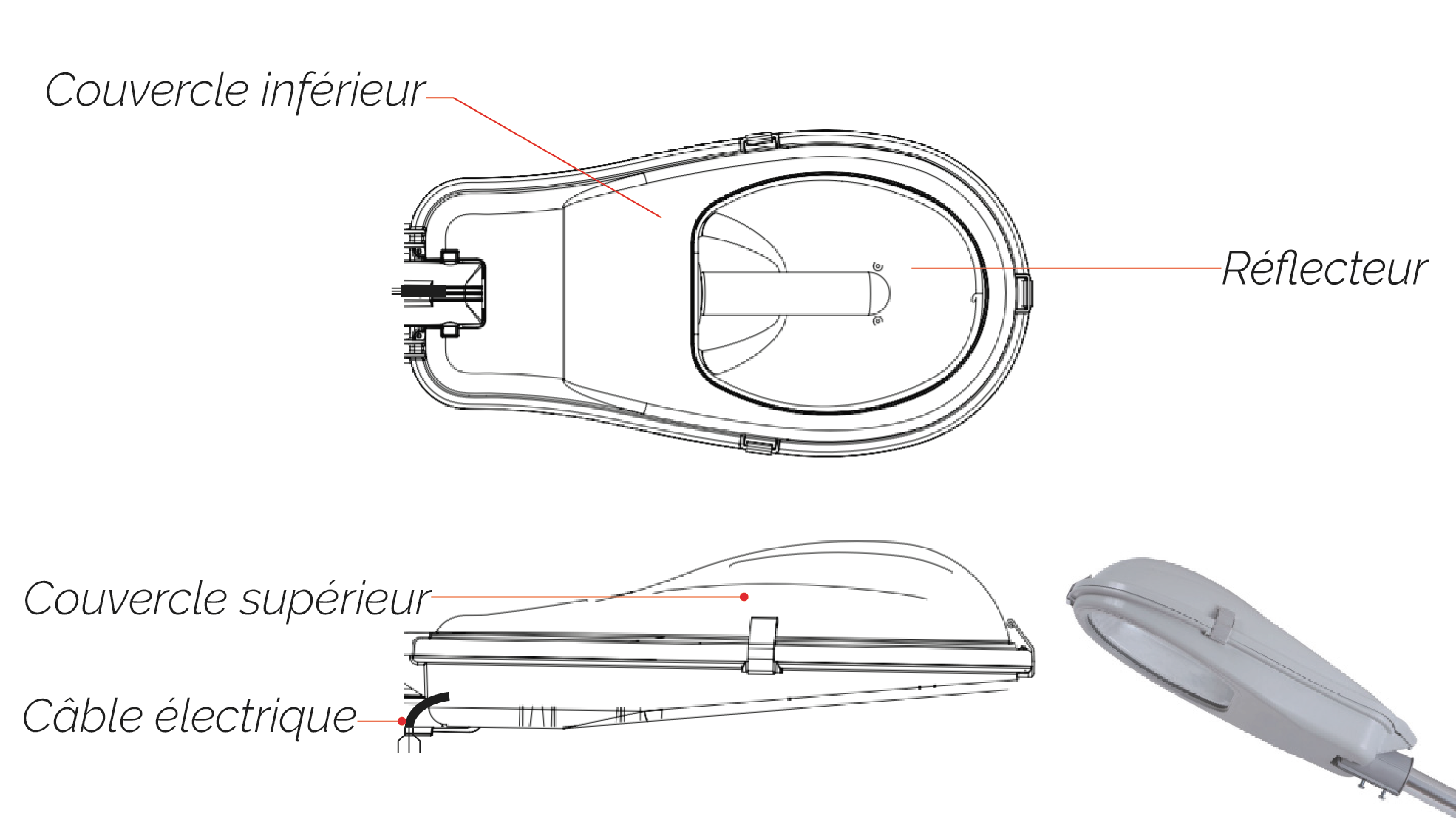

9 Quel matériau peut-on choisir pour le réflecteur ?

[h5p id= »80″]

[icon name= »caret-right » prefix= »fas »] Justifiez

[h5p id= »81″]

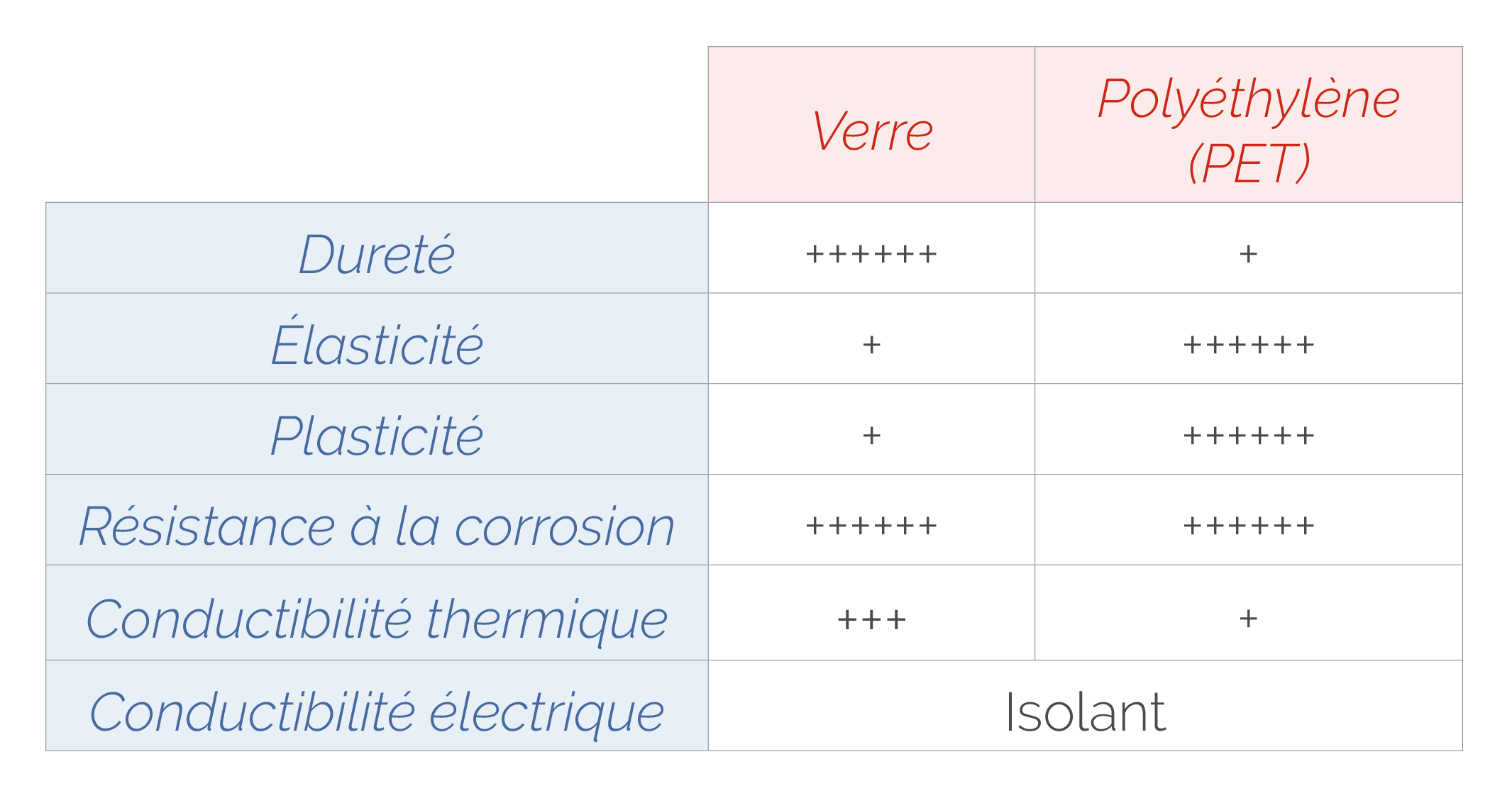

Caractéristiques du verre et du PET

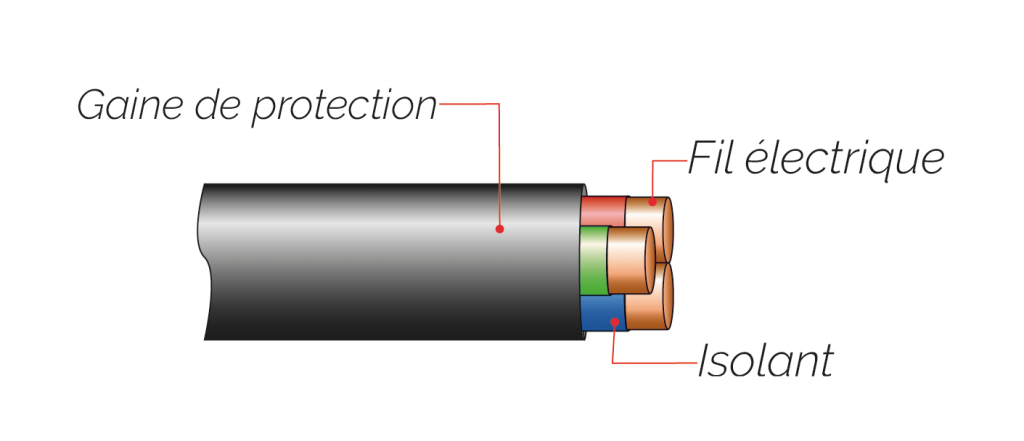

10 Le câble électrique est composé de trois fils électriques avec parois et une gaine de protection.

[icon name= »caret-right » prefix= »fas »] Précisez le matériau adéquat pour :

[h5p id= »82″]

Câble électrique
