J’observe
Comment concevoir une pièce d’un objet technique ?
Situation
Un fabriquant de clés de filtre à huile désire créer une notice d’utilisation et de maintenance du modèle ci-contre, destinée aux utilisateurs et comportant des représentations en 2D et en 3D ainsi que des vues éclatées.
Comment faire pour réaliser des modèles 2D et 3D d’une pièce d’un objet technique en utilisant les logiciels appropriés ?
[icon name= »question-circle » prefix= »fas »] Comment représenter les modèles 2D et 3D du corps (1) ?

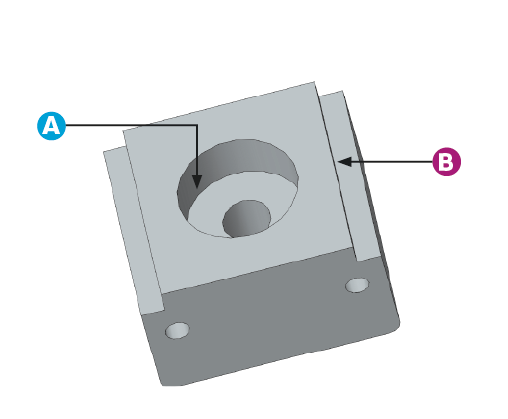

DOC.1 Vue en 3D du corps (1)
DOC.2 Dessin de définition du corps (1)
DOC.3 Les logiciels de dessin assisté par ordinateur (DAO)
Il existe plusieurs logiciels de DAO permettant de réaliser des dessins techniques, on peut citer parmi eux :
Les fonctions de base de SOLIDWORKS
[icon name= »square-full » prefix= »far »] Esquisse
L’esquisse sert de base à la plupart des modèles 3D.
La création d’un modèle commence généralement par une esquisse.
[icon name= »square-full » prefix= »far »] Les fonctions
Une fois l’esquisse terminée, on peut créer un modèle 3D en utilisant des fonctions telles que l’extrusion et la révolution.
[icon name= »square-full » prefix= »far »] Mise en plan
Les mises en plan sont créées à partir de modèles volumiques de pièces.
Les mises en plan sont disponibles dans plusieurs vues, telles que les 3 vues standards et les vues isométriques (3D). On peut aussi ajouter une cotation à la mise en plan.
