Je résous

[icon name= »question-circle » prefix= »fas »] Comment réaliser le dessin de définition du corps (1) ?

Étape.1 Identifier la pièce sur le dessin d’ensemble

DÉMARCHE

  1. Identifier la pièce à travers son repère sur le dessin d’ensemble.
  2. Repérer ses surfaces limites sur les différentes vues.
  3. Colorier sa projection sur toutes les vues.

J’APPLIQUE

Corps (1)

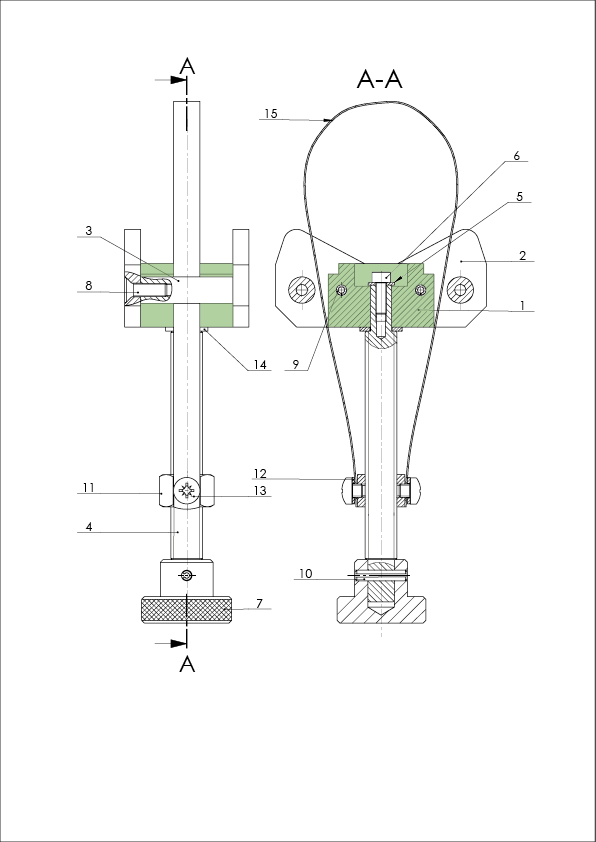

Appliquez la démarche sur le dessin d’ensemble (Doc.3).

[icon name= »print » prefix= »fas »] Imprimer le dessin d’ensemble du filtre à huile.

Étape.2 Préparer la feuille de dessin de définition

  • Le nombre de vues représentées dépend de la complexité de la pièce, trois vues trois vues sont suffisantes pour représenter le corps (1) .
  • Parmi les six projections orthogonales possibles. la vue de face est celle la plus représentative de la pièce.

DÉMARCHE

  1. Choisir les vues du dessin.
  2. Choisir les vues du dessin.
  3. Esquisser les vues du volume capable et tracer la charnière.

J’APPLIQUE

Corps (1)

  • Format du dessin :
  • Noms des vues :

Vue de face | Vue de droite | Vue de dessus







  • Esquissez sur le dessin de définition du corps (01) à la page 69 les vues du volume capable et tracer la charnière.

[icon name= »print » prefix= »fas »] Imprimer le dessin de définition du corps (01).

Étape.3 Esquisser les détails des vues

Il faut prendre l’habitude de projeter un détail sur l’ensemble des vues avant de passer au détail suivant.

DÉMARCHE

  1. Repérer sur le dessin d’ensemble les éléments standards et les pièces en liaison complète.
  2. Esquisser ces détails sur toutes les vues.
  • Tracer, en trait fin, des lignes de rappel verticales et horizontales entre la vue de face et les autres vues.
  • Tracer, en trait fin, des lignes de rappel entre les vues de profils en passant par la charnière.

J’APPLIQUE

Corps (1)

Esquissez les détails du dessin de définition du corps (1).

Étape.4 Faire la mise au net du dessin

DÉMARCHE

  1. Nettoyer convenablement l’esquisse (Effacer les lignes de rappel verticales et horizontales).
  2. Mettre au net : commencer par repasser les traits fins (traits mixtes, traits interrompus) puis les traits forts.

J’APPLIQUE

Corps (1)

Faites la mise au net du dessin de définition du corps (1) .

Étape.5 Inscrire la cotation sur le dessin

Afin de permettre la fabrication d’une pièce sans aucune ambiguïté, un dessin de définition doit fournir des informations détaillées concernant sa forme et ses dimensions.

DÉMARCHE

Pour chaque cote :

  1. Représenter les lignes d’attache par des traits fins.
  2. Représenter la ligne de cote (La ligne d’attache dépasse légèrement la ligne de cote).
  3. Inscrire la valeur de la cote (Les valeurs sont inscrites parallèlement à leurs lignes de cotes et légèrement au-dessus ou à gauche de celle-ci, en fonction de l’orientation horizontale ou verticale de la cote).

J’APPLIQUE

Corps (1)

Sur le dessin de définition du corps (1) :

  • Cotez l’encombrement de la pièce
  • Cotez la position et la forme du trou lamé

[icon name= »file-pdf » prefix= »fas »] Corrigé dessin de définition du corps (1).
