J’observe
Comment est câblé le circuit de commande de la lampe d’éclairage externe ?
Situation
L’allumage de la lampe d’extérieur d’une maison se fait de deux manières :
- Soit par un interrupteur placé à l’intérieur de la maison commandé par celui qui va sortir à l’extérieur.

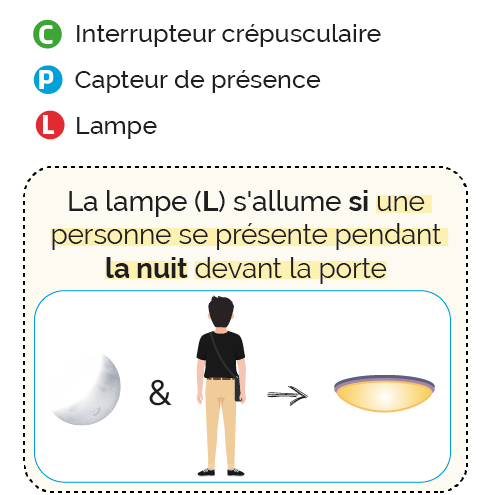

- Soit automatiquement si quelqu’un se présente pendant la nuit devant la porte.
Nous voulons mener une investigation sur l’installation électrique de cette lampe.
Comment la lampe doit être câblée sur le réseau électrique ?
- Deux circuits de commande de la lampe.
- L’un OU l’autre peut commander la lampe.
Comment réaliser le schéma de l’installation de la lampe d’éclairage ?

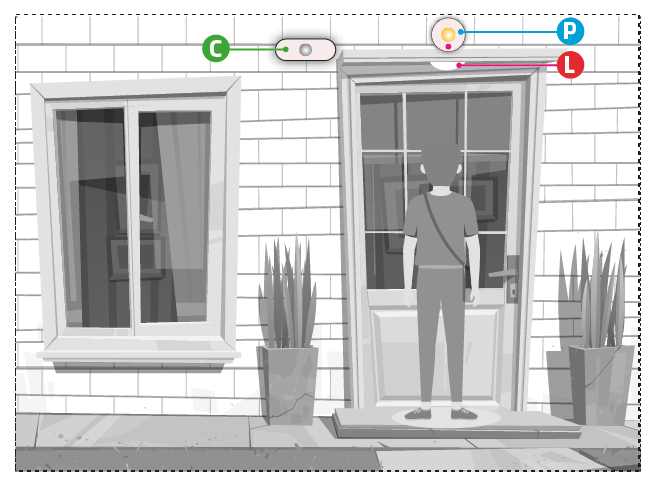

DOC.1 Installation
L’interrupteur (S) qui se trouve à l’intérieur de la maison permet la commande de l’éclairage de la lampe (L).
Interrupteur (S) actionné ↦ Lampe (L) allumée.
DOC.2 Composants de l’installation

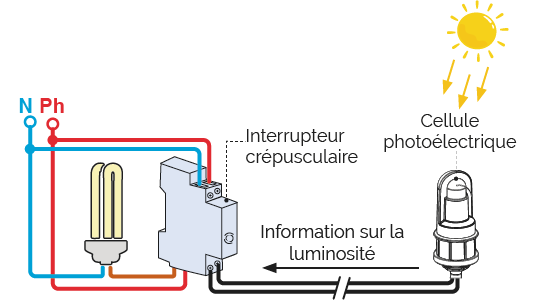

Interrupteur crépusculaire
a cellule photoélectrique reliée à l’interrupteur crépusculaire se place à l’extérieur du bâtiment, sur un mur. Cette cellule détecte la luminosité ambiante et transmet l’information à l’interrupteur crépusculaire qui va se charger d’allumer ou d’éteindre la lampe par la fermeture ou l’ouverture

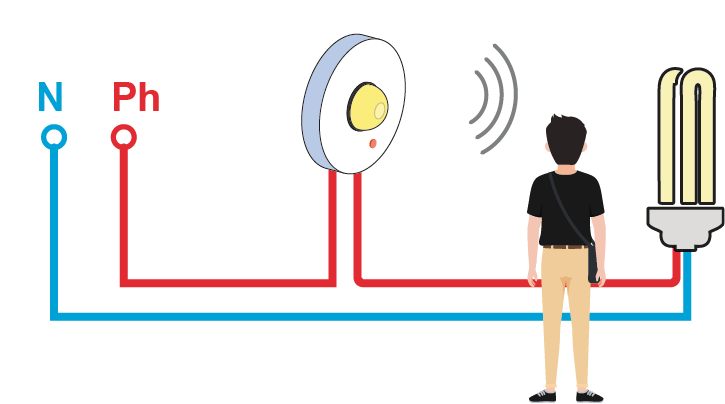

Capteur de présence
Le capteur de présence permet de commander automatiquement une lampe en présence d’une personne, par la fermeture d’un contact “P“.
DOC.3 Guide d’utilisation du CircuitWizard
(Réalisation d’un schéma à contacts.)
- Lancer le programme “Circuit Wizard”.
- Activer le menu “Gallery.”
- Cliquer “Power supplies” et ajouter un pôle “9V” et un pôle “0V”.
- Ajouter 3 interrupteurs : “Gallery” -> “Input Components” -> “Latching Switches”.
- Ajouter une lampe : “Gallery” -> “Output Components” -> “Signal Lamp”.
- Réaliser le schéma à contacts.
- Simuler le fonctionnement : Cliquer “Run” et manipuler les interrupteurs.
Schéma à contacts
(réalisé par CircuitWizard)
Réalisation d’un schéma à contacts
