J’apprends

Le dessin technique, c’est quoi ?

Pour concevoir un objet, pour comprendre son fonctionnement ou pour le fabriquer l’homme a besoin de le représenter.
Ces représentations sont des dessins techniques.
C’est l’outil graphique le plus utilisé par les techniciens et les ingénieurs pour passer de l’idée à la réalisation d’un objet ou produit.

DOC.1 Presse-Agrumes professionnel

A quoi ça sert ?

Le presse-agrumes professionnel est un appareil essentiellement utilisé pour extraire les jus des agrumes (grenades, oranges …)

I. Principaux types d’un dessin technique

Dans un premier temps nous distinguerons deux grandes catégories de dessins technique : :

Le dessin préliminaire
Le dessin détaillé

Le dessin préliminaire

Le dessin préliminaire est une représentation graphique, généralement effectuée à main levée et respecte approximativement la forme et la position des pièces de l’objet technique.

Le dessin technique détaillé

Le dessin technique détaillé peut être représenter sous forme d’un :

Le dessin de définition
Le dessin éclaté
Le dessin en perspective
Le dessin d’ensemble

[icon name= »square » prefix= »fas »] A. Le dessin préliminaire

Définition

Le dessin préliminaire est composé de formes et de dimensions approximatives, il permet une vision globale des solutions techniques susceptibles d‘être adoptées. Il est généralement tracé à main levée et peut être coté et annoté. Il permet d’une manière rapide de transmettre la pensée du concepteur, il existe plusieurs types de dessin préliminaires, exemples : le croquis, l’esquisse ou ébauche, l’épure etc … .

Parmi les dessins préliminaires on peut citer le dessin par croquis, il est effectué sans l’aide d’instruments ni de mesures, c’est un croquis et il permet de mettre rapidement ses idées sur papier.

[icon name= »square » prefix= »fas »] B. Le dessin de définition

Définition

Le dessin de définition représente une seule pièce de l’objet il détaille avec précision ses formes et ses dimensions en cotations normalisées en vue de sa fabrication.

Dessin de définition de la bielle

[icon name= »square » prefix= »fas »] C. Le dessin en perspective

Définition

Un dessin en perspective est un dessin représentant une forme en volume. Il donne une représentation très réaliste de l’objet, comme si nous le voyons sur une photographie.

La perspective nous donne une vision globale de l’objet.

Perspective du presse-agrumes

[icon name= »square » prefix= »fas »] D. Le dessin 3D éclaté

Définition

Un dessin 3D en vue éclatée, permet de situer les pièces les unes par rapport aux autres. il est très utilisé dans des documents tels que les notices de montage ou les modes d’emploi des objets techniques.

Éclaté du presse-agrumes

[icon name= »square » prefix= »fas »] E. Le dessin d’ensemble

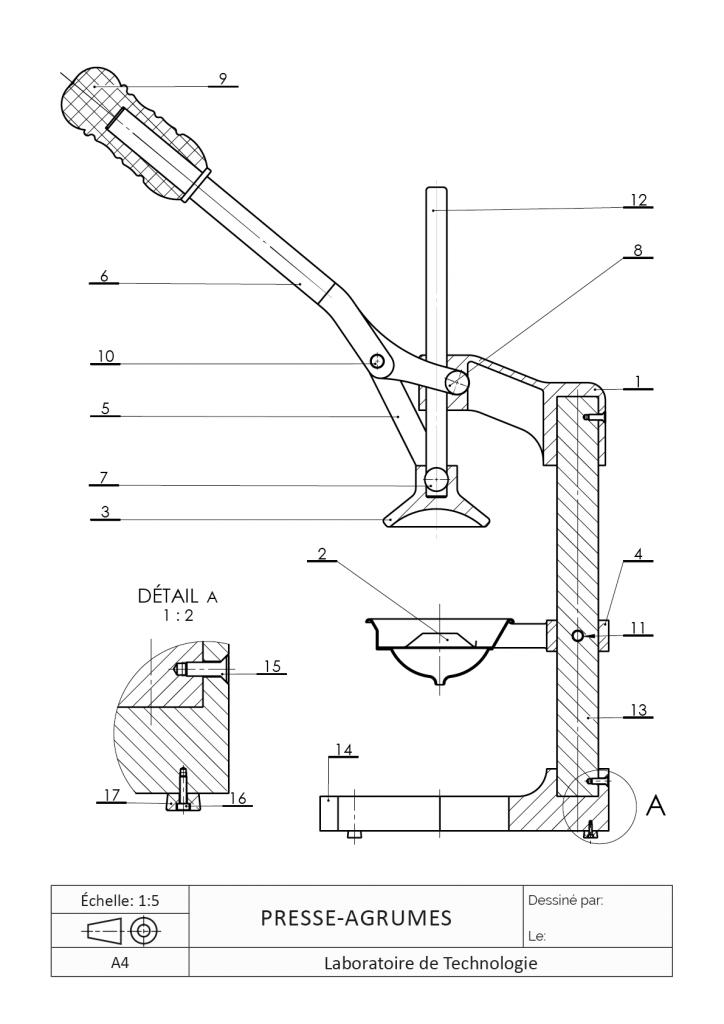

DOC.2 Dessin d’ensemble du presse-agrumes

[icon name= »file-pdf » prefix= »fas »] Dessin d’ensemble du presse-agrumes au format PDF .

DOC.3 Nomenclature de définition

Rep.	Nb	Désignation
01	1	Support glissière
02	1	Ogive
03	1	Coupelle
04	1	Cuve
05	2	Bielle
06	1	Levier
07	1	Rivet à tête ronde R 20.65
08	1	Rivet à tête ronde R 20.85
09	1	Poignée
10	1	Goupille cylindrique 16×90
11	1	Goupille cylindrique 20×80
12	1	Axe presseur
13	1	Colonne
14	1	Socle
15	2	Vis FHC M8x25 à tête fraisée à 6 pans creux
16	3	Vis CHC M4x16 à tête cylindrique à six pans creux
17	3	Patin

Le dessin d’ensemble, À quoi sert ?

Un dessin d’ensemble permet de représenter un objet technique dans son ensemble. Toutes les pièces qui composent l’objet sont dessinées à leur emplacement définitif.

[icon name= »play » prefix= »fas »] Les éléments d’un dessin d’ensemble

[icon name= »circle-dot » prefix= »fas »] Le cartouche

Un cartouche est une zone d’informations, c’est un peu « la carte d’identité du dessin ». Le cartouche se place dans le bas de la feuille et il comporte plusieurs cases :

Le format
Le symbole de disposition des vues
La désignation de l’objet technique

Le nom du dessinateur et la date du dessin
Le nom ou la raison sociale
L’échelle

1 Le format

Un dessin technique est donné sur un format normalisé. Il existe 5 formats de documents.
Généralement le dessin de définition est donné sur un format A4 ou un format A3, car ce n’est pas pratique de consulter des documents de grandes tailles dans un atelier de fabrication.

2 Symbole de disposition des vues

Ce symbole signifie que l’on utilise le système européen de projection.

3 La désignation

C’est le nom de l’objet représenté.

4 Le nom du dessinateur

L’identité du dessinateur (Nom, Prénom etc …) et la date de fin d’exécution du dessin.

5 Le nom ou la raison sociale

Le nom ou la raison social de l’entreprise.

6 L’échelle du dessin

Parce qu’on ne peut pas toujours représenter en grandeur réelle, ou pour faire voir des détails on diminue ou on multiplie la taille de la pièce représentée en utilisant une échelle.

Lorsque l’objet est dessiné plus petit qu’en réalité on parle d’échelle de réduction, lorsqu’il est représenté plus grand ,on parle alors d’échelle d’agrandissement.

Exemple

L’échelle utilisé pour représenter le presse-agrumes est 1:5 ce qui signifie le dessin est 5 fois plus petit qu’en réalité.

Dimension dessinée = Dimension réelle x échelle.
Dimension réelle = Dimension réelle x 1/5.

Échelles usuelles (recommandées) :

Réel	Réduction	Agrandissement
1:1	1:2 \| 1:5 \| 1:10 \| 1:20 \| 1:50	2:1 \| 5:1 \| 10:1 \| 20:1 \| 50:1

NB: L’échelle 1:1 présente l’avantage de visualiser l’objet en vraie grandeur, sans réduction et sans agrandissement.

[icon name= »circle-dot » prefix= »fas »] La nomenclature

Elle complète le dessin d’ensemble, en dressant la liste de tous les éléments constitutifs de l’objet dessiné (pièces, composants standards). Chaque élément est répertorié, numéroté, classé et tous les renseignements nécessaires le concernant sont indiqués (repère, nombre, désignation, matière et observation), elle est placée au dessus du cartouche.

Le numéro repère
Le nombre des pièces
La désignation de la pièce

La matière
L’observation

1 Le numéro repère

Le numéro repère localise l’élément dans le dessin d’ensemble..

2 Le nombre des pièces

Le nombre des pièces identiques dans le dessin.

3 La désignation

Le nom de l’élément (normalisé à chaque fois que possible)

Exemples de désignations normalisées

Vis (16)

Rivet (7)

4 La matière

La matière de l’élément désigné (Désignation normalisée)

Exemples de désignations normalisées

Acier inoxydable utilisé pour la réalisation d’ouvrages toutes qualités

Alliage d’aluminium pour usage alimentaire

5 L’observation

Observations éventuelles sur l’élément (Norme, traitements thermique, peinture …)

Qualité A2 : Acier de nuance A2 utilisé pour des équipements de cuisine
NF EN 485-2 : Norme relative à l’aluminium et alliages d’aluminium

[icon name= »circle-dot » prefix= »fas »] Le dessin

Il est représenté par une ou plusieurs vues, Chaque vue est sélectionnée de façon à montrer une pièce, une forme ou un détail qui ne peut pas être décrit, ou n’est pas clairement défini, par les autres vues.

[icon name= »play » prefix= »fas »] Lecture du dessin du presse-agrumes

[icon name= »circle-dot » prefix= »fas »] Analyse fonctionnelle

Actigramme A-0

Chaine fonctionnelle

Action utilisateur

Poignée (9)

Levier (6)

Bielles (5)

Axe (12) + Coupelle (3)

Mouvements d’entrée et de sortie

Mouvement d’entrée : Rotation

Mouvement de sortie : Translation

Fonctionnement

le socle (14) du presse-agrumes est posé sur une table.
L’utilisateur fait tourner le levier (6) vers le socle en actionnant le poignée (9) , le levier entraîne dans sa rotation les bielles (5) qui provoquent la translation de la coupelle (3) vers l’ogive (2).

[icon name= »circle-dot » prefix= »fas »] Etudes des liaisons complètes (fixes)

Pièces en liaison complète (Fixe)	14 – 17
Nature des surfaces de contact (cylindrique, plane…)	Surface plane
Composants ou/et procédés d’assemblage (Vis, rivetage etc…)	Vis 16
Typologie d’assemblage (Démontable ou non démontable)	Démontable

Pièces en liaison complète (Fixe)	13 – 14
Nature des surfaces de contact (cylindrique, plane…)	Surface cylindrique + plane
Composants ou/et procédés d’assemblage (Vis, rivetage etc…)	Vis (15)
Typologie d’assemblage (Démontable ou non démontable)	Démontable

Pièces en liaison complète (Fixe)	4 – 13
Nature des surfaces de contact (cylindrique, plane…)	Surface cylindrique
Composants ou/et procédés d’assemblage (Vis, rivetage etc…)	Goupille cylindrique (10)
Typologie d’assemblage (Démontable ou non démontable)	Démontable

Pièces en liaison complète (Fixe)	3 – 12
Nature des surfaces de contact (cylindrique, plane…)	Surface cylindrique + plane
Composants ou/et procédés d’assemblage (Vis, rivetage etc…)	Rivet à tête ronde (07)
Typologie d’assemblage (Démontable ou non démontable)	Non démontable

Pièces en liaison complète (Fixe)	9 – 6
Nature des surfaces de contact (cylindrique, plane…)	Surface cylindrique + plane
Composants ou/et procédés d’assemblage (Vis, rivetage etc…)	Montage serré
Typologie d’assemblage (Démontable ou non démontable)	Démontable

Définition

Liaison complète démontable :

On entend par liaison complète démontable, les liaisons que l’on peut démonter sans détériorer les surfaces fonctionnelles de mise et de maintien en position. On peut alors remonter les pièces sans en changer une seule.
Exemples : assemblage vissé, boulonné…

Liaison complète indémontable :

On entend par liaison complète indémontable, les liaisons que l’on ne peut pas démonter sans détériorer des surfaces fonctionnelles de mise et en position et/ou de maintien en position. Pour remonter, on doit changer une ou plusieurs pièces.
Exemples : assemblage soudé, collé, riveté…
